シマトロン・イーの製品紹介

シマトロン・イーの金型設計モールドデザインの特徴

金型設計

標準カタログとユーザ定義されたパーツによって、金型設計とアセンブリーの迅速化を実現します。
パラメトリックな金型の基本構成をサポートします。
最新鋭のシミュレーションと分析ツールによるコンポーネント間の干渉を検出します。

サブシステム設計

射出、抜き出し、冷却、暖房システム等強力な設計ツールを使用し、製造コスト効率の良い多数個取設計をサポートします。
入れ子とスライダーの設計をサポートします。
冷却効率、干渉検出等を支援する独自の分析ツールを提供します。

カスタマイズされたイジェクションシステム

イジェクションシステムは要求されたツールの集合として設計されます。
2D/3D手法でイジェクタの位置を迅速かつ簡単に決定します。
洗練されたトリミング機能をサポートします。
イジェクタ上端部はきつく、本体部は緩いポケットを作成します。
イジェクタを作図すると、以後自動的にイジェクタとして認識します。

複雑なクーリングシステム設計の簡略化

すべての冷却用部品を網羅し、複雑なクーリングシステムを単純化します。
クーリングチャネルがあまりに他の構成部品の近くに配置された場合、干渉を検知し、警告を発します。
使用される穴明け工具の先端形状を考慮し、非常に正確なクーリングチャネルの設計を可能にします。

シマトロン・イーの同時3軸加工の特徴

効率的な3軸荒加工

製品形状と随時更新される素材から非常に効率の良いツールパスを生成します。 エアーカットを最小にし、最短のアプローチとリトラクト、最適送りを算出します。

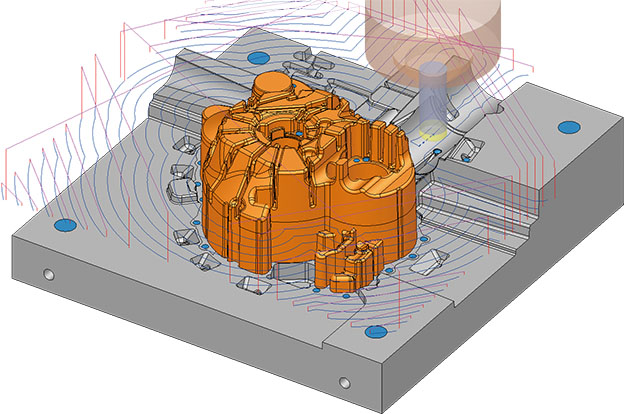

高速加工

高速加工モジュール(HSM)は磨きレス品質の面に仕上げ、工具の長時間使用を可能にする様々な先進的な加工方法を提供します。 オールラウンド(全方位的)な工具軌跡を作成し、荒取りされた工具軌跡と壁の間をトロコイド切削で除去することも可能です。

シマトロン・イーの同時5軸加工の特徴

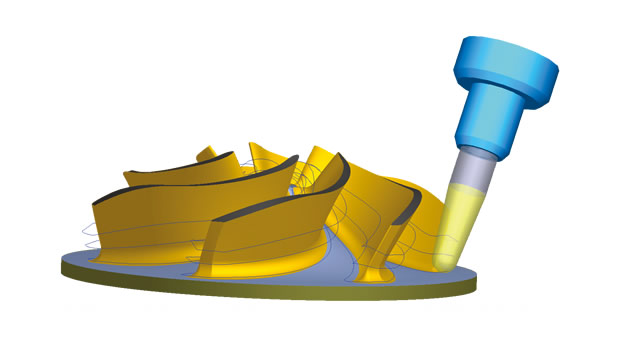

最新の5軸加工支援

あらゆる5軸制御への対応を提供します。
5軸荒加工と仕上げ加工を豊富に用意しています。
工具やホルダと、ワーク形状や工作機械との干渉も回避します。
最新技術を利用したマシンシミュレータも用意しています。

高品質仕上げ加工

どのような形状であっても曲面と曲線を解析し、高品質曲面の加工を提供します。 工具オリエンテーション、安全領域、軸回転を考慮した工具干渉チェックを含む連続的なアプローチと退避に対応します。 精密機械加工において高い表面精度を保ちながら効率的なカッターパス作成を提供します。

豊富なストラテジ・ライブラリ

エンドミル、ボールエンドミル、スロット工具やテーパ工具などあらゆる工具に対応する強力なマシニングライブラリを使用しています。
5軸荒加工:スパイラル、パラレル切り込み
5軸仕上げ加工:表面と面接合部へのパラレル、フローライン沿い、ペンシル加工、エアーカットの削減
5軸チルト:短い刃長で空洞部の加工
5軸カウンターミーリングとドリル加工

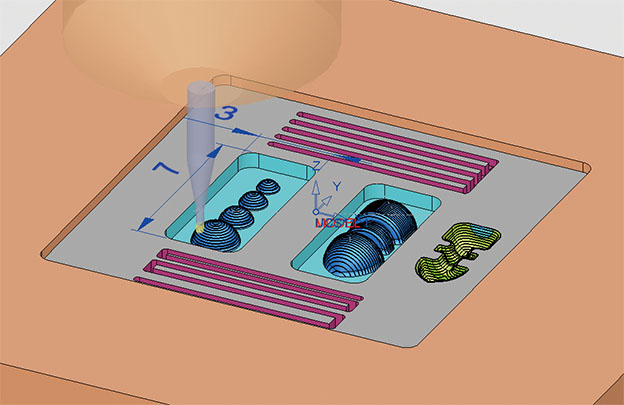

電子・医療機器向けの微細加工

シマトロン・イーのマシンシミュレーションの特徴

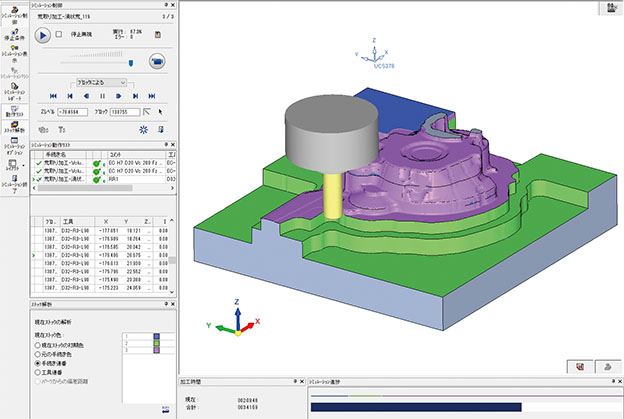

工作機械に応じたシミュレーション

素材除去、削り残し除去、工具干渉チェックを含んだ機械動作のシミュレーションを行います。
